BVEM Βάση τροφοδοσίας Vibroflot Περπατούσα στήλη Φάραγμα τύπου που χρησιμοποιείται για τη βελτίωση του μαλακού εδάφους από λάσπη

Η τροφοδοσία Vibro-bottom είναι μια επέκταση της παραδοσιακής τεχνολογίας vibroflotation για την επέκταση του εφαρμοστέου φάσματος της τεχνολογίας vibroflotation.

A special vibroflotation method which can realize the filling material direct reaching at the real-time borehole bottom position of pile making through the feeding pipe attached to the vibroflotation equipment, και εκτελεί την κατασκευή της πέτρινης στήλης ή του σωρού άμμου.

Ανάπτυξη της δονητικής φθοράς στο κάτω μέρος της τροφής:

1. Κατανοεί το εφαρμοστέο πεδίο της δονητικής πλωτήσεως, μπορεί να χρησιμοποιηθεί για τη βελτίωση του λάσπης του εδάφους, την ανοικτή κατασκευή, την κατασκευή με ξηρή μέθοδο και έργα που απαιτούν ακριβή έλεγχο της διάμετρος

2. Σύμφωνα με την κατάσταση, προσαρμοσμένο εξοπλισμό μπορεί να πραγματοποιηθεί για την εκτέλεση της κατασκευής υπό διαφορετικές καταστάσεις

3Η όλη διαδικασία κατασκευής δεδομένων καταγραφής και η αυτόματη κατασκευή μπορεί να πραγματοποιηθεί

4- διευκόλυνση της μείωσης των αποβλήτων πέτρας και την υλοποίηση περιβαλλοντικών και πράσινων κατασκευών

5Η ατμόσφαιρα μπορεί να χρησιμοποιηθεί για την παραγωγή υδραυλικών υλών.

6. Μπορεί να συνειδητοποιήσει σκόνη πέτρα κολώνες κατασκευή

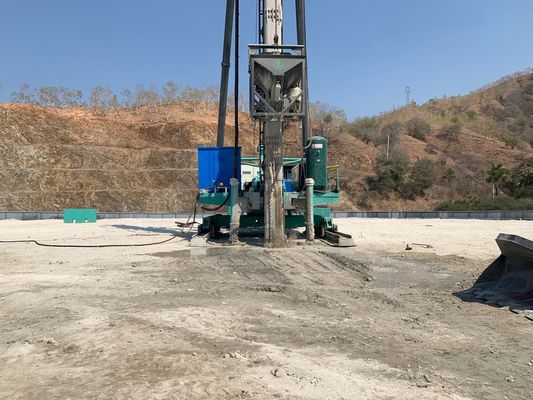

Τύπος πλαισίου βάσης τροφοδοσίας vibroflot walking pile

Προφίλ δομής

Η κύρια δομή του συστήματος τροφοδοσίας κάτω από το βάρος τύπου σκελετού βάθρα:

1. BJZC-BFS-400-180 δονητής με διπλή κλειδωμένη ατμοσφαιρική πίεση κοιλότητες σχεδιασμένα.

2. ZB200 περπατώντας πέλμα πλαίσιο υποστηρίζοντας οικοδεσπότη με 38m στήλη

3Ακολουθήστε το θόλωμα με βρύση.

4Ολόκληρη η διαδικασία κατασκευής με αυτόματο σύστημα ελέγχου ποιότητας

Χαρακτηριστικό

1Δύο κλειδωμένες κοιλότητες πίεσης αέρα:

Όπως φαίνεται στην εικόνα 2, το σήμα θέσης της κοιλότητας πίεσης διπλής κλειδαριότητας που αντανακλάται από τον αισθητήρα για να υποδεικνύει ότι η πόρτα του άνω θαλάμου και η πόρτα του κατώτερου θαλάμου ανοίγουν και κλείνουν εναλλάξ,μια ορισμένη πίεση αέρα διατηρείται πάντα στον αγωγό απομόνωσης για να εξασφαλιστεί η ταχεία πτώση των πετρωμάτων.

Στην κατασκευή υπεράκτιων περιοχών, μπορεί να αποτρέψει αποτελεσματικά το εξωτερικό νερό να χύνεται στον αγωγό ή ακόμη και να επιστρέφει στην κοιλότητα.Αυτό το σύστημα εξοπλισμού χρησιμοποιείται ευρέως σε έργα με μεγάλο βάθος στοίβας ή υποβρύχια δονητικά έργα πέτρα στήλη.

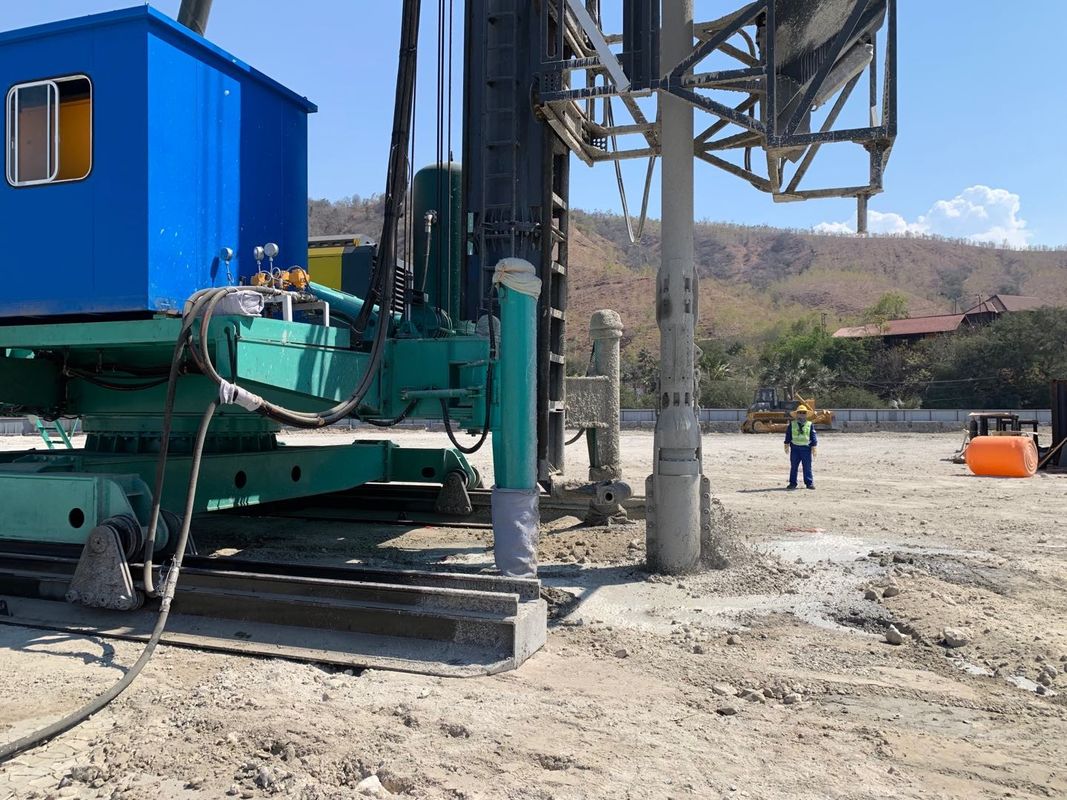

2Φρέμα πεζοπορίας:

Το πλαίσιο βάσης μπορεί όχι μόνο να κινείται και να περιστρέφεται 360 μοίρες με τον δονητή, αλλά και να μετακινεί όλο τον κατασκευαστικό εξοπλισμό (συμπυκνωτή αέρα, δεξαμενή αποθήκευσης αέρα, γεννήτρια, ντουλάπι ελέγχου κλπ.).) σε μία πλατφόρμα στο σύνολό της, έτσι ώστε να επιτευχθεί μεγάλη επιφάνεια στοίβασης ανά μονάδα και να αποφευχθεί η κατανάλωση χρόνου από κάθε βοηθητικό κατασκευαστικό εξοπλισμό που κινείται με την στοίβα.μπορεί να εξοικονομήσει αποτελεσματικά χρόνο και κόστος και να βελτιώσει την αποτελεσματικότητα της κατασκευής.

3Ακολουθήστε το θόλωμα με το στόμα:

Η ονομαστική χωρητικότητα του κουβαλιού της ανυψωτικής θόλωσης είναι 1,2m3, και η εσωτερική κλίση είναι μεγαλύτερη από τη γωνία ανάπαυσης της πέτρας για να εξασφαλιστεί η ομαλή γέμιση του υλικού.Η πόρτα υλικού που ελέγχεται από κύλινδρο αέρα μπορεί να συνειδητοποιήσει το διαδοχικό άνοιγμα της πόρτας hopper και κενό οροφή.

Είναι συνδεδεμένο με την τροχιά και γλιστράει πάνω και κάτω με τη δράση του βοηθητικού συρματοσυλλέκτη που ανυψώνει το ατσάλινο σύρμα, καθιστώντας ολόκληρη τη διαδικασία τροφοδοσίας και μεταφοράς πιο σταθερή, βολική και αποτελεσματική.

4Συστήματα διαχείρισης αυτοματοποιημένης καταγραφής δεδομένων κατασκευής:

Μπορεί να συνειδητοποιήσει τη λειτουργία τηλεχειρισμού πολλαπλών εξοπλισμού όπως δονητή εκκίνηση και διακοπή, στάθμιση παραμέτρου ποιότητας στοίβας, τροφοδοσία και βαλβίδες.Διαφορετικές παραμέτρους κατασκευής, συμπεριλαμβανομένης της ποσότητας γέμισμα θα καταγραφεί σε πραγματικό χρόνο για να συνειδητοποιήσει όλη την παρακολούθηση της διαδικασίας, να ελέγχει τη διαδικασία κατασκευής και να διασφαλίζει την ακριβή κατασκευή.

Εφαρμογή και αποτελεσματικότητα κατασκευής

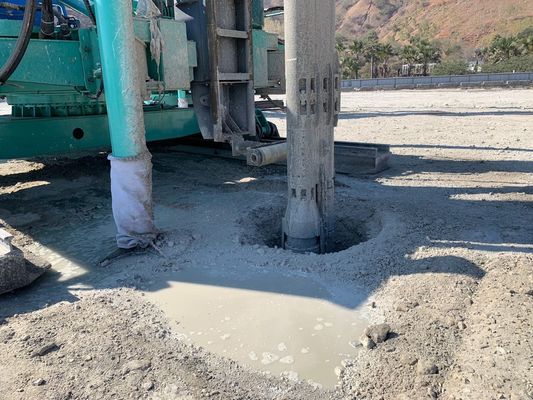

Το προϊόν έχει εφαρμοστεί με επιτυχία στην κατασκευή γης του σχεδίου κατασκευής δονητικής δονητικής δονητικής φλωτάσεως του νέου τερματικού σταθμού εμπορευματοκιβωτίων στο Tiba Bay του Ανατολικού Τιμόρ.Ο συνολικός αριθμός των σωρών χαλίκι είναι περίπου 37.000. Το εύρος βάθους στοίβας είναι 15 ~ 21 m, ο μέσος χρόνος δημιουργίας τρύπας είναι 15 ~ 25 λεπτά, ο χρόνος κρυπτογράφησης είναι 30 ~ 35 λεπτά, ο χρόνος εργασίας ολόκληρου του στοίβας είναι 50 ~ 70 λεπτά,και η μέγιστη τιμή διείσδυσης SPT είναι μεγαλύτερη από 50 χτυπήματα.

Κατασκευαστής συστήματος χαμηλής τροφοδοσίας vibrroflot - Beijing Vibroflotation Engineering Machinery Co., Ltd (BVEM)

1Δέκα χρόνια έρευνας και ανάπτυξης στο σύστημα τροφοδοσίας κάτω,πρώτο πλήρες σύνολο τροφοδοσίας κάτω προμηθευτής vibroflot που μπορεί να αντιπροσωπεύει το προηγμένο επίπεδο στην Κίνα

2. Επικεφαλής συντάκτης του προτύπου κατασκευής ηλεκτρικών δονητών της Κίνας

3- Ερευνητής και κατασκευαστής του συστήματος ελέγχου και διαχείρισης ποιότητας της δονητικής πτήσης

4Η Κίνα συμμετέχει στο έργο των τριών κορμών, στη γέφυρα Χονγκ Κονγκ-Τζουχάι-Μακάο και σε δεκάδες άλλα μεγάλα εγχώρια έργα.
